LZZW-10Q電流互感器
產品詳情
LZZW-10Q電流互感器簡介
LZZW-10Q電流互感器為戶外環氧樹脂澆注全封閉式結構，供額定頻率為50Hz，額定電壓為10KV及以下電力系統中作電流、電能測量和繼電保護用；具有耐電弧，耐老化，耐紫外線，使用壽命長等特點；本型號電流互感器為母線型塑料殼式絕緣，產品下部有安裝板供固定安裝用，中間窗孔供一次母線通過用。

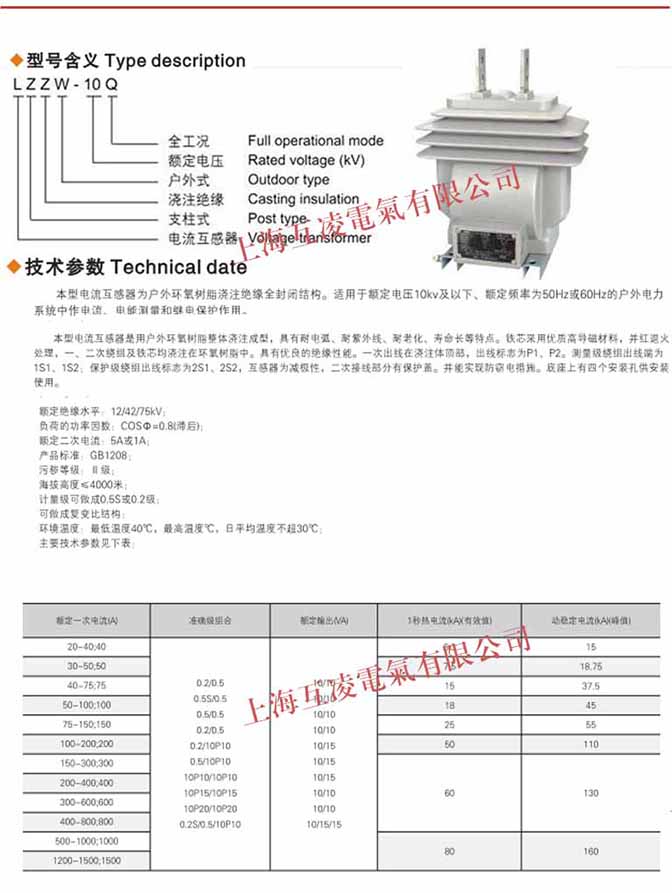

LZZW-10電流互感器技術參數
1. 額定絕緣水平：12/42/75KV
2. 負荷功率因數：cosφ= 0.8（滯后）
3. 額定二次電流：5A或1A
4. 產品執行標準：GB1208-1997《電流互感器》
5. 儀表保安系數：Fs≤10
6. 表面爬電比距滿足Ⅱ級污穢等級要求
7. 環境溫度：-25℃-40℃,日平均溫度不超過30℃
8. 根據用戶要求，亦可制作復變比型

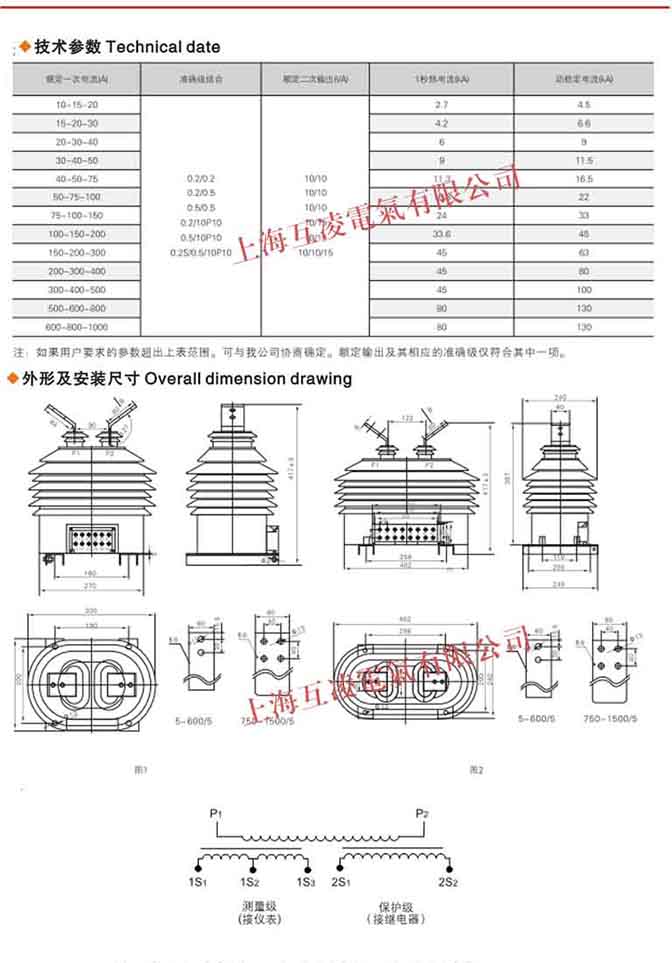

9. 其它技術參數見下表
|
額定一次電流(A) |
準確級組合 | 額定輸出(VA) |
短時熱電流(KA有效值) |
動穩定電流(KA峰值) |
| 20 | 0.2S/10P15 0.2/10P15 0.5/10P15 |
3 | 7.5 | |
| 30 | 4.5 | 11.3 | ||
| 40 | 6 | 15 | ||
| 50 | 7.5 | 18.8 | ||
| 75 | 11.3 | 28.1 | ||
| 100 | 15 | 37.5 | ||
| 150 | 22.5 | 56.3 | ||
| 200 | 30 | 25 | ||
| 300 | 45 | 112.5 | ||
| 400 | ||||
| 500 | 63 | 120 | ||
| 600 | ||||
| 800 | 80 | 140 | ||
| 1000 | ||||
LZZW-10Q電流互感器注意事項
互感器使用于額定電壓不超過0.66kV的交流電路，長期工作電流不超過1.2倍額定值； 產品為減極性，一次接線標志P1、P2，相應二次接線標志S1、S2； 測量儀表接于S1、S2端子上，所接儀表的總阻抗（包括接線）不應超過互感器的額定負荷； 互感器在運行中嚴禁二次開路。低壓電流互感器可以把高交流電流轉化為容易控制的低電流。
- 產品名稱：
LZZW-10Q電流互感器
- 型號：
LZZW-10Q
