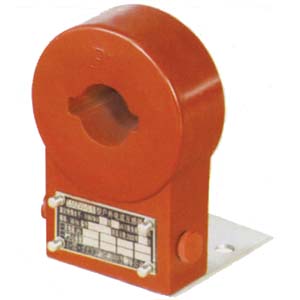

產品名稱：LMZW-0.5電流互感器

型號：LMZW-0.5

品牌：上?；チ?/li>

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

特點

一次電流5A～5000A，二次電流5A，規格齊全，全面覆蓋0.2級、0.5級及1級三個準確度等級；所用鐵芯經過高真空熱處理，性能優良，精度穩定；外殼采用高抗沖阻燃ABS材料制成，具有良好的安全性能，造型美觀；安裝方便，可采用彎片固定，壓盤固定；結構：穿孔式（圓、方孔），彎片、單片壓盤安裝方式性能符合GB1208-1997《電流互感器》技術標準。

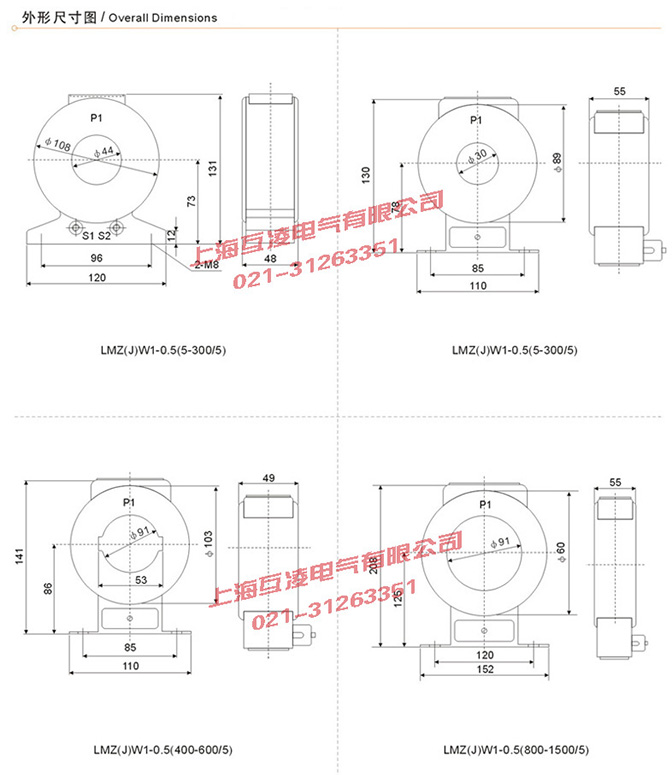

結構特征

本型互感器的鐵芯用冷軋取向硅鋼片環形卷繞而成，二次繞阻沿環形鐵芯均勻纏繞；
中間窗口供母線穿繞使用，下部有底座，供固定安裝之用；
本型互感器外部為不飽和樹脂絕緣澆注而成。

技術參數

額定電壓:500V;
額定頻率(Hz) 50Hz;
額定一次電流:5~1500A;
額定二次電流: 5 A,1A;
額定容量:5VA、10VA；
絕緣要求:一次繞組對二次繞組及地和二次組對地能承受短時工頻耐壓3kV,絕緣電阻≥10mΩ,歷時1min,無擊穿及閃絡現象.

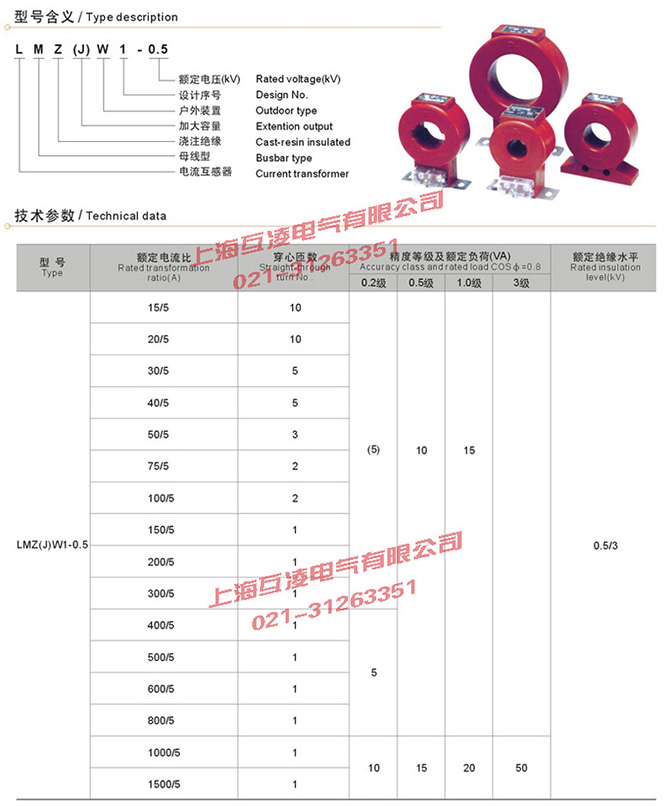

額定負額表

型號	額定電流比	穿心匝數	準確精度及額定輸出(VA)				額定絕緣水平
型號	額定電流比	穿心匝數	0.2	0.5	1	3	額定絕緣水平
LMZW-0.5 LMZW1-0.5 LMZJW-0.5	15/5	10	5	10	15	15	0.5/3
	20/5	10
	30/5	5
	40/5	5
	50/5	3
	75/5	2
	100/5	2
	150/5	1
	200/5	1
	300/5	1
	400/5	1
	500/5	1
	600/5	1
	800/5	1
	1000/5	1	10		20	50
	1500/5	1	10		20	50

注意事項

互感器使用于額定電壓不超過0.66kV的交流電路，長期工作電流不超過1.2倍額定值；產品為減極性，一次接線標志P1、P2，相應二次接線標志S1、S2；測量儀表接于S1、S2端子上，所接儀表的總阻抗（包括接線）不應超過互感器的額定負荷；互感器在運行中嚴禁二次開路。低壓電流互感器可以把高交流電流轉化為容易控制的低電流。

產品名稱：
LMZW-0.5電流互感器

型號：
LMZW-0.5

本公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的專業化企業，是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
