概述

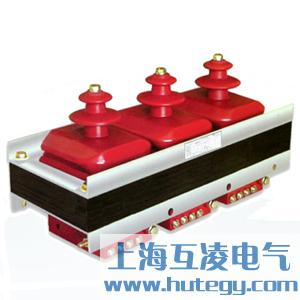

電壓互感器JSZW3-3B為三相、戶內、干式產品，JSZW3-10為Yo/Yo/［連接JSZW3-10F為Yo/Yo/Yo/[連接。分別適用于額定頻率50H或60Hz,額定電壓為10kV電力系統中作電能計量、電壓監控和繼電保護用。

使用條件

1.海拔高度不超過3000米;
2.周?chē)h(huán)境溫度不高于十40'C，不低于-5'C;
3.周?chē)諝獾南鄬?duì)濕度不大于85%（20'C）;
4.安裝場所無腐蝕性的氣體。

技術表

結構簡介

該系列產品為戶內環氧樹脂全真空澆注結構。其表面爬電比距大于25mm/kV.導磁材料采用高導 磁硅鋼片，經退火處理。 JSZW3-10型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、 保護繞組分開。有效地保證了計量的準確性和保護的可靠功能。 JSZW3-10B型電壓互感器在系統使用時，每組需三個澆注體，套在三相五柱鐵芯上。計量繞組、 監控繞組、保護繞組分開。有效地保證了計星的準確性和保護的可靠功能。

基本作用

電壓互感器的作用是：把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路，二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時，二次電流增大，使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系?？梢哉f(shuō)，電壓互感器是一個被限定結構和使用形式的特殊變壓器。簡單的說就是“檢測元件”。
