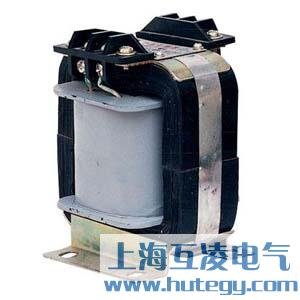

JDG4-0.5電壓互感器
產品詳情
JDG4-0.5電壓互感器結構
本型電壓互感器鐵心采用優質冷軋硅鋼片制成C型，一、二次繞組套在兩個C型鐵心的中柱上，出線頭均在接線座上引出，嚴禁超負荷運行。
電壓互感器JDG4-0.5簡介
電壓互感器和變壓器很相像，都是用來變換線路上的電壓。但是變壓器變換電壓的目的是為了輸送電能，因此容量很大，一般都是以千伏安或兆伏安為計算單位；而電壓互感器變換電壓的目的，主要是用來給測量儀表和繼電保護裝置供電，用來測量線路的電壓、功率和電能，或者用來在線路發生故障時保護線路中的貴重設備、電機和變壓器，因此電壓互感器的容量很小，一般都只有幾伏安、幾十伏安，最大也不超過一千伏安。

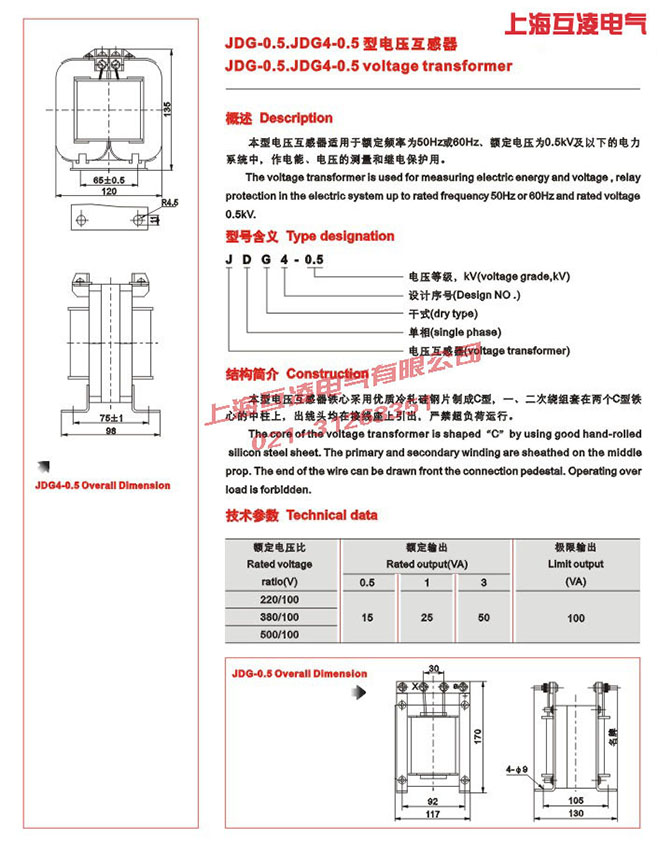

技術參數
| 額定電壓(V) | 額定負荷(VA) | 極限負荷(VA) | |||
| 一次 | 二次 | 0.5級 | 1級 | 3級 | |
| 380 | 100 | 15 | 25 | 50 | 100 |
| 500 | 100 | 15 | 25 | 50 | 100 |
- 產品名稱：
JDG4-0.5電壓互感器
- 型號：
JDG4-0.5
