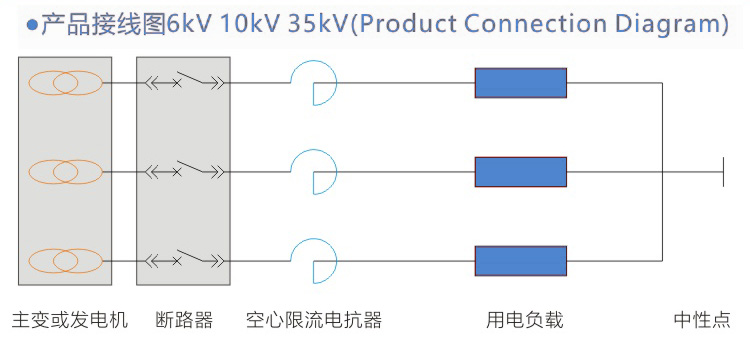

限流電抗器接線圖

　　限流電抗器安裝方式

　　一、高壓空心限流電抗器串接在主變或發電機二次回路輸出端。

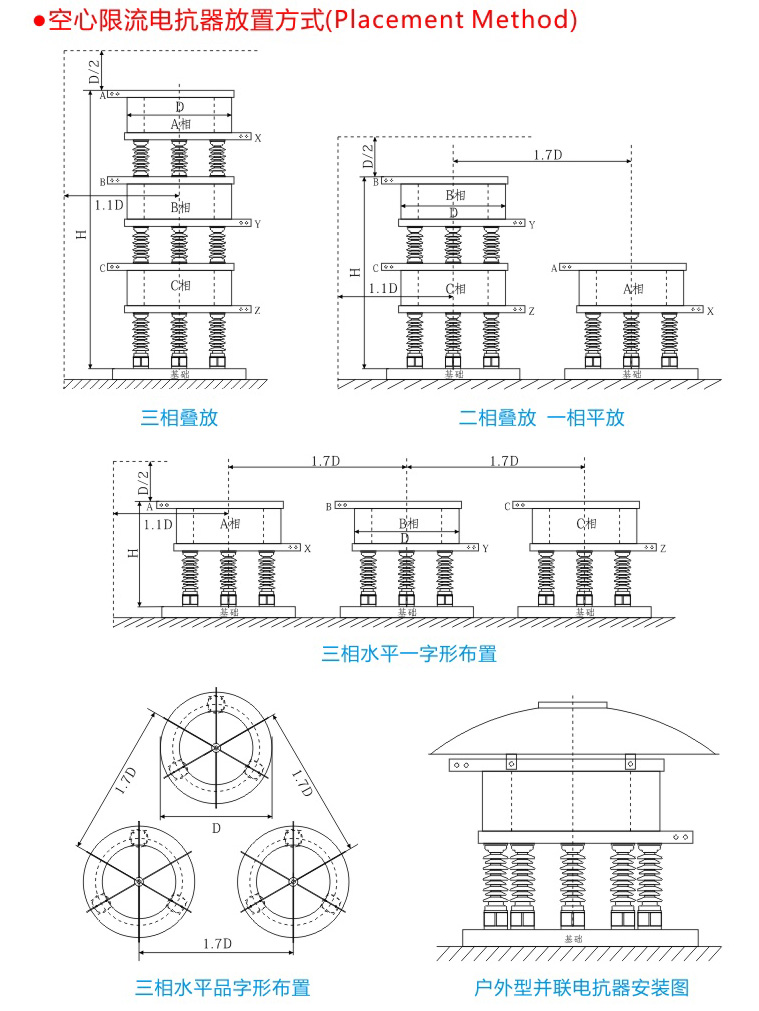

　　二、串高壓空心限流電抗器的放置方式分為：三相平放、兩疊一平、三相疊放。

　　三、電抗器接線不分進出線，任意端均可為進線，但三相接線須保持一致。

　　四、電抗器安裝底腳也為接地點，安裝時請保證可靠接地，多個底腳不可以形成環線。

　　五、底腳緊固螺絲需固定到位，以免因安裝不良而產生噪音。

　　六、電抗器為磁性元件，安裝時遠離導磁材料，如鐵圍欄、鐵立柱、墻體等。

　　限流電抗器安裝注意事項：

　　1.以下各安裝方式均不考慮有閉合線匝和其他電抗器的無鐵磁物空間，

　　2.在電抗器本體中心1.1D范圍內不得有粗大的金屬物體，更不能形成閉合回路

　?。ㄗⅲ篋為電抗器本體外徑）。

　　3.在電抗器安裝基礎內不應有閉合的鋼筋或金屬物體。

　　4.相鄰兩組（或兩臺）電抗器之間其中心距不小于1.7D。
